Kabel-, paneelmontage-, PCB- en veldbedradbare configuraties

M12-connectoren voor sensoren, automatisering en industriële bedrading

KABASI levert M12-connectoren in kabel-, paneelmontage-, PCB-montage-, veldbedradbare, afgeschermde en haakse configuraties. Geselecteerde productfamilies omvatten A-, B- en D-gecodeerde voorbeelden en verschillende pinopstellingen, maar de beschikbare combinatie moet worden bevestigd op de individuele producttekening.

Begin met de paringsinterface, codering, pinout en verbindingstaak. Bevestig vervolgens de kabelconstructie, montagemethode, elektrische belasting, omgeving en hoeveelheid. Stuur het bestaande model, de apparaattekening of het monster wanneer een vervanging moet passen bij een geïnstalleerde connector.

KABASI M12 cable panel-mount PCB and field-wireable connectors

Kabelmontage
Paneelmontage Veld-bedraadbaar Ethernet

Vermeld het model van het bijbehorende onderdeel, de codering, de pintoewijzing, de kabellengte, de montagetekening, de elektrische belasting, de omgeving en het aantal. → Projectdetails verzenden ←

Huis 12 3 4 5 De laatste pagina 1/5

M12-connectortypen per verbindingsstructuur

Een M12-formaatlabel definieert niet de volledige connector. Kies eerst de verbindingsstructuur en match vervolgens de codering, pinout, paringshelft, contactgeslacht, kabel en installatiedetails.

M12-kabelassemblages

M12-kabelassemblages combineren de connector en kabel als één gespecificeerd samenstel. Bevestig codering, pinout, kabellengte,geleidergrootte, afscherming, mantelmateriaal, kabeluitgang en aansluiting aan het tegenovergestelde uiteinde.

M12 paneelgemonteerde connectoren

Op paneel gemonteerde M12-connectorhalveert de interface tussen externe kabels en apparatuurbehuizingen. Geef de uitsparing,montageschroefdraad, paneeldikte, montagerichting voor of achter, aansluiting aan de achterkant, aanduiding van de passende helft en contactgeslacht.

M12 PCB-gemonteerde connectoren

Op PCB gemonteerde M12-connectoren vereisen de kaartindeling, pintoewijzing, oriëntatie, ruimte in de behuizing en mechanischsteun samen te controleren. Keur de producttekening en de voetafdruk goed voordat de printplaat wordt vrijgegeven.

Veldbedradbare M12-connectoren

Ter plaatse bekabelbare M12-connectoren worden geselecteerd wanneer de kabel moet worden afgesloten tijdens installatie of onderhoud. Controleer de buitendiameter van de kabel, de afmeting van de geleider, de afscherming, de aansluitmethode, de afdichtingscomponenten en de beschikbare gereedschapsruimte.

AfgeschermdEnHaakse M12-connectoren

Voor het kabel- en signaalsysteem kunnen afgeschermde configuraties vereist zijn, terwijl een kabeluitgang met een rechte hoek de achterkant kan verkleinenklaring. Geen van beide functies bevestigt elektrische compatibiliteit; codering, pinout, afscherming en aansluitafmetingen moetennog steeds overeenkomen.

M12 Ethernet-kabelopties

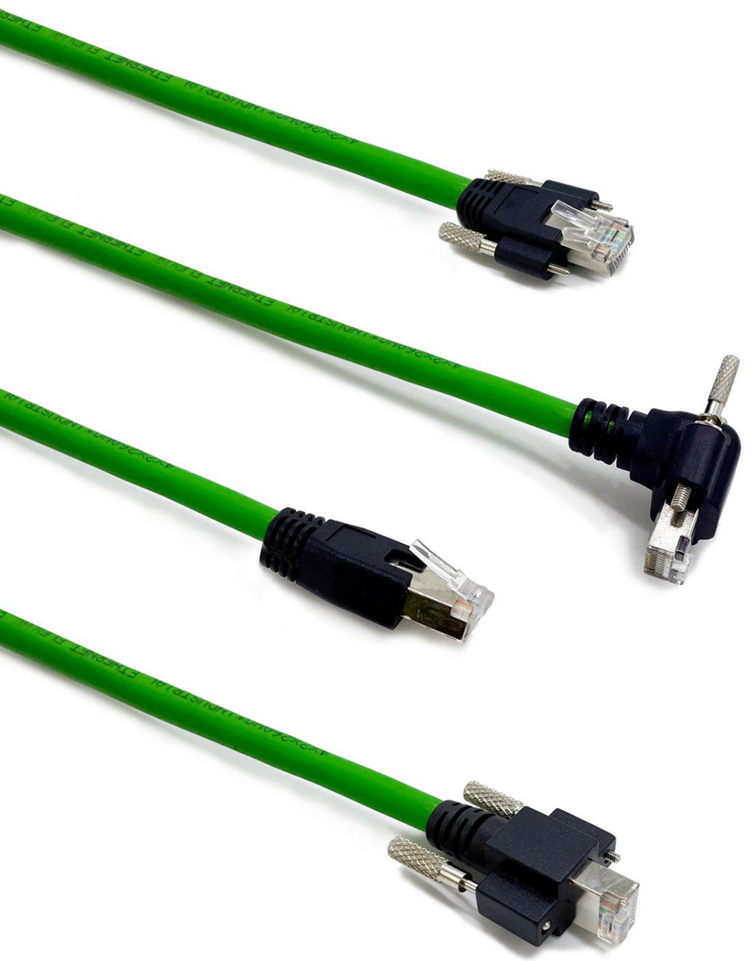

M12-naar-RJ45EnM12 Ethernet-kabelproducten staan vermeld in het huidige assortiment. Codering, netwerkvereiste, pincodetoewijzing, kabelcategorie, afscherming, lengte en connectororiëntatie moeten worden bevestigd voor de specifieke montage.

Verbindingstaak	Startformaat	Moet bevestigen
Voorbedrade sensor of aandrijving	Kabel montage	Codering, pinout, kabel, lengte, tegenoverliggende uiteinde
Apparatuur behuizing	Op paneel gemonteerde connectorhelft	Uitsparing, draad, paneeldikte, pashelft, contactgeslacht
Printplaat	PCB-gemonteerde connector	Voetafdruk, oriëntatie, pintoewijzing, speling
Beëindiging op locatie	Ter plaatse bekabelbare connector	Kabel OD, geleider, afscherming, afsluiting, afdichting
Beperkte ruimte achterin	Haakse connector	Kabeluitgang, buigruimte, steekspeling
Industrieel netwerk	Geverifieerde Ethernet-kabelmontage	Codering, netwerk, kabelcategorie, afscherming, pinout

M12 cable panel-mount PCB field-wireable shielded and right-angle connector types

M8 versus M12-interfacecontrole

M8 en M12zijn verschillende connectorgroottes en zijn geen uitwisselbare namen. Als de geïnstalleerde apparaatinterface isonzeker, vergelijk de aansluitafmetingen, codeersleutel, pinout en beschikbare installatieruimte voordat u het M12-assortiment selecteert.

M12-codering: match de interface vóór het tellen van de pins

Codering regelt de sleuteling en de beoogde interface binnen een M12-productfamilie. De huidige site bevat A-, B- en D-gecodeerde voorbeelden, terwijl de technische coderingsgids aanvullende codefamilies uitlegt. Ga er niet van uit dat elke codering bij elke pintelling, kabel of montagestructuur beschikbaar is.

A-gecodeerde voorbeelden

A-gecodeerd voorbeelden zijn aanwezig in het huidige assortiment. Bevestig vóór de selectie de pin-opstelling, aansluittekening en elektrische functie op de exacte productpagina.

B-gecodeerde beschikbaarheid

B-codering komt voor in de bredere M12-assortimentbeschrijving en geselecteerde productinformatie, maar deze audit identificeerde geen aspeciale commerciële productpagina met een eenduidige B-code H1. Bevestig de beschikbaarheid van het huidige productcatalogus voordat u een productclaim met B-code publiceert.

D-gecodeerdKabelvoorbeelden

D-gecodeerde kabelproducten worden vermeld voor industriële netwerken en M12-naar-RJ45-verbindingen. Bevestig de volledige kabelsamenstelling, pintoewijzing, kabelcategorie, afscherming en lengte in plaats van alleen op basis van de codenaam te kiezen.

Coderingsgids

Gebruik het volledigecoderinggids om te begrijpen hoe A-, B-, D-, X-, S-, T-, K- en L-codefamilies verschillen, en ga dan terug naar het relevante productpagina om te verifiëren wat KABASI momenteel aanbiedt in de vereiste structuur.

M12-pintelling, pinout en draadidentificatie

Het aantal pins definieert de pinfunctie niet. Bevestig de codering, aansluitaanzicht, pinnummering, signaal- of stroomtoewijzing, belaste contacten, beschermende aarde en eventuele ongebruikte contacten uit de goedgekeurde tekening.

Productvoorbeelden per pintelling

Het huidige assortiment omvat productpagina's voor 4-pins, 5-pins en 8-pins voorbeelden, en één brede productpagina vermeldt 2, 3, 4, 5, 6, 8en 12-pins opties. Deze voorbeelden bewijzen niet dat elke pintelling bij elke codering of structuur beschikbaar is.

M12 4--pins connector

M12 5--pins kabelconnector

M12 8--pins connector voor paneelmontage

waterdichte M12-connector

Pinout- en draadkleurbronnen

Gebruik de producttekening als controlebron voor pinnummering en draadtoewijzing. Algemene artikelen kunnen uitleg gevengangbare praktijken, maar ze vervangen niet de goedgekeurde pin-out voor de gekochte montage.

hoe M12-pinnen worden geïdentificeerd

M12-pinconfiguraties

M12 4-pindraadkleuren

Hoe u een M12-connector selecteert

Bevestig de bestaande koppelingsinterface

Geef het apparatuurmodel, het bestaande connectormodel, foto's, afmetingen en passende tekeningen op. Het M12-uiterlijk alleen bevestigt de codering, pin-out of compatibiliteit niet.

Definieer de codering en pintoewijzing

Vermeld de benodigde codering, pintelling en volledige pinbezetting. Markeer belaste contacten, signaaltype, vermogen, beschermende aarde, afscherming en ongebruikte posities.

Selecteer de Connectorstructuur

Kies uit kabelassemblage, op een paneel gemonteerde connectorhelft, PCB-montagedeel, veldbedradbare connector, afgeschermde constructie, rechte of haakse kabeluitgang en eventuele splitter- of knooppuntvereisten.

Definieer de kabel

Geef kabellengte, buitendiameter, geleidergrootte, aantal kernen, afscherming, mantelmateriaal, flexibiliteitsvereiste en tegenovergestelde uiteinden op.

Bevestig de elektrische belasting

Geef bedrijfsspanning, continue stroom per belast contact, opstart- of piekomstandigheden, signaal- of netwerkfunctie en inschakelduur. Pas de huidige classificatie van één product niet toe op het volledige M12-assortiment.

M12-richtlijn voor stroomreductie

Beschrijf de omgeving

Staat stof, water, koelvloeistof, olie, chemicaliën, trillingen, temperatuur, washdown en gebruik binnen of buiten. Bevestig de beoordeling voor het exacte product, de gekoppelde staat, de kabelafdichting en de volledige installatie.

M12-connectoren waterdicht

Keur tekeningen en monsters goed

Keur de connectortekening, pin-out, kabeltekening, paneeluitsparing of PCB-voetafdruk vóór productie goed. Gebruik een monster voor koppelings-, continuïteits- en installatiecontroles waarbij compatibiliteit van cruciaal belang is.

test een M12-connector op continuïteit

hoe u M12-connectoren installeert

sluit de M12-connectoren af

Inspectie vóór goedkeuring

Vergelijk vóór goedkeuring het monster met de tekening, controleer de aansluiting en vergrendeling, inspecteer de kabel en aansluiting, verifieer de continuïteit aan de hand van de goedgekeurde pinout en noteer eventuele afwijkingen in afmetingen of montage. Pas alleen de tests toe die vereist zijn volgens de productspecificatie en koopovereenkomst.

Informatie die nodig is voor een offerte voor een M12-connector

Stuur de volgende informatie zodat KABASI de beschikbare standaardproducten of kabelassemblageconfiguraties eerder kan verfijnenofferte:

1. Uitrusting en toepassing;

2. Bestaand koppeldeelmodel, tekening of monster;

3. Codering, pintelling en volledige pintoewijzing;

4. Stekker of contactdoos met halve aanduiding, zoals gedefinieerd door de producttekening of door de fabrikant;

5. Mannelijke of vrouwelijke contactvereiste;

6. Kabel of paneel / PCB / veldbedradbare structuur;

7. Kabellengte, buitendiameter, geleiders, afscherming, jas en tegenoverliggende uiteinde;

8. Spanning, continue stroom, signaal- of netwerkfunctie;

9. Inbouwmaten, rechte of haakse uitgang en beschikbare ruimte;

10. Beschermings- en milieueisen;

11. Hoeveelheid, monstervereiste en leveringsbestemming.

Stuur uw M12-connectorspecificatie

Deel de bijpassende interface, codering, pinout, kabel, montage, elektrische belasting en omgeving. KABASI zal de informatie gebruikenom vóór de offerte de dichtstbijzijnde beschikbare product- of kabelassemblageconfiguratie te identificeren.

Vraag M12-modelmatching aan

Veel voorkomende fouten bij het selecteren van M12-connectoren

Alleen selecteren op M12-uiterlijk

Soortgelijke ronde schalen bevestigen geen codering, pinout, passende afmetingen of elektrische compatibiliteit. Gebruik het volledige modelen goedgekeurde tekening.

Stekker behandelen als hetzelfde als mannelijk

Stekker en stopcontact beschrijven de bijpassende connectorhelften of interfacestijlen, terwijl mannelijk en vrouwelijk het contactgeslacht beschrijven.Geen van beide termen identificeert op een kabel gemonteerde of op een paneel gemonteerde constructie; bevestig de producttekening en de fabrikantaanduiding.

Ervan uitgaande dat hetzelfde aantal pins bestaat, betekent compatibiliteit

Connectoren met hetzelfde aantal pinnen kunnen verschillende codering, pintoewijzingen, elektrische functies of bijpassende interfaces gebruiken.Bevestig ze alle vier voordat u bestelt.

Eén productbeoordeling toepassen op de hele categorie

Een beoordeling die op één M12-productpagina wordt weergegeven, is niet automatisch van toepassing op alle 57 productvermeldingen. Controleer het exacte onderdeel, kabel,gekoppelde staat en installatie.

De connector goedkeuren vóór de kabel of het paneel

Kabel-OD, afscherming, geleidergrootte, paneeldikte, uitsparing en speling aan de achterkant zijn van invloed op de uiteindelijke constructie. Bevestig zevoordat de tekening wordt goedgekeurd.

Veelgestelde vragen over M12-connectoren

Vraag: Wat is een M12-connector?

A: Een M12-connector is een familie van ronde connectoren die gebruik maakt van een M12-interface met schroefdraad. Codering, pinout, contactgeslacht, paringshelfttype, kabel en montagestructuur bepalen de daadwerkelijke configuratie

Vraag: Welke M12-codering moet ik kiezen?

A: Kies de codering die vereist is voor de apparaatinterface en communicatie of elektrische functie. Gebruik het model en de tekening van het bijbehorende onderdeel; kies niet alleen voor codering op basis van een generiek applicatielabel.

Vraag: Hoeveel pinnen zijn er beschikbaar voor M12-connectoren?

A: De huidige site bevat verschillende productvoorbeelden, waaronder pagina's met 4, 5 en 8 pinnen, en één productpagina bevat opties van 2 tot 12 pinnen. Beschikbaarheid is afhankelijk van codering en constructie, dus bevestig de exacte combinatie.

Vraag: Zijn alle M12-connectoren waterdicht?

A: Nee. De bescherming hangt af van het exacte product, de aansluitconditie, de kabelafdichting, de installatie en de testconditie. Bevestig de classificatie voor de gekochte connector en voltooi de montage.

Vraag: Kunnen M12-connectoren worden gebruikt voor Ethernet?

A: Er zijn geselecteerde M12 Ethernet- en M12-naar-RJ45-kabelproducten beschikbaar op de site. Bevestig codering, pinout, kabelcategorie, afscherming en netwerkvereisten voor de exacte montage

Vraag: Wat is het verschil tussen kabel-, paneelgemonteerde en PCB-gemonteerde M12-connectoren?

A: Een kabelsamenstel omvat de kabel, een op een paneel gemonteerde connector die voor de helft door een behuizing wordt geïnstalleerd, en een op een PCB gemonteerde connector eindigt op een printplaat. Elk formaat vereist verschillende mechanische en beëindigingsdetails.

Laatste M12-selectiesamenvatting

Selecteer een M12-connector op basis van de apparaatinterface, codering, pinout, aanduiding van de paringshelft, contactgeslacht, verbindingstructuur, kabel, elektrische belasting, montage en omgeving. Gebruik productpagina's voor exacte configuraties en keur tekeningen goedof monsters vóór productie wanneer compatibiliteit van cruciaal belang is.
