kennis van kabelboomconnectoren

1. definitie van kabelboom

Bouw daarbij een communicatiebrug tussen twee of meer geïsoleerde elektronische circuits

Het kan de stroom laten stromen en de functies van verschillende elektronische componenten realiseren.

Het is een verscheidenheid aan onmisbare componenten in elektrische en elektronische apparatuur.

2. de samenstelling van de kabelboom

De componenten van een gewone kabelboom zijn: draden, klemmen en plastic onderdelen.

Er moet een ingewikkelde kabelboomsamenstelling worden toegevoegd: tape, kabelbinder, hoes, omhulsel, label, enz.

Signaalharnas: spuitgieten is vereist.

(Zie bijvoorbeeld de volgende afbeeldingen voor producten)

3. productieproces

4. tangens

Uitrusting foto:

Aandachtspunten bij dit proces:

1. Bevestig de draadspecificatie, het model en de kleur;

2. Bevestig de lengte van de offline en de lengte van de gestripte kop;

3. Controleer of er een defect in het product is nadat de machine is bediend.

5. opmerkingen over raaklijn

1. Hoe de specificatie, het model en de kleur van de draad bevestigen?

1.1 Bepaal eerst het type draad, zoals 1015, 1007, 1571, 2468, 1185 enzovoort.

1.2 Ten tweede, bevestig de specificaties van de draden, zoals 20AWG, 22AWG, 24AWG, 26AWG, enz.

(Onder het uitgangspunt van hetzelfde draadtype geldt: hoe groter het draadnummer, hoe dunner de draad, hoe kleiner het draadnummer, hoe dikker de draad).

1.3 Bevestig ten slotte de kleur van de draad, bevestig eerst het label van de draad bij het bevestigen en bevestig vervolgens de bedrukking op de draad

2. Bevestig volgens de productietekeningen de lengte van de offline, strippen, enz.

Chinese en Engelse kleurvergelijkingstabel

3. Hoe te bevestigen of het product na machinebediening gekwalificeerd is?

3.1 Controleer eerst het uiterlijk van de draad en of deze gerafeld is.

3.2 Controleer ten tweede de lengte van de draadstripkop. (Zie foto rechts)

3.3 Controleer ten slotte of de kerndraad beschadigd is, wof de snede vlak is

6. Definitie van krimpen

Definitie:Krimpen is een methode om draden en terminals in het kabelassemblageproces met elkaar te verbinden.Door een bepaalde mechanische externe kracht uit te oefenen (verwijst naar het strippen van de isolator van de draad, het krimpen van de terminal op de geleider), worden de twee materialen stevig met elkaar verbonden, zodat het doel van elektrische geleiding of een stevige verbinding bereiken.

Daarom kunnen nauwkeurige krimpgereedschappen een goede krimpkwaliteit garanderen.

Momenteel zijn er drie soorten krimpgereedschap: handgereedschap, semi-automatische krimpapparatuur en volledig automatische krimpapparatuur.

Functie:Een goede krimpterminal kan de weerstand verminderen, de oxidatie van koperdraad bij het krimpen verminderen en heeft verschillende uitstekende eigenschappen, zoals stevige dichtheid en goede geleiding.

Stevige dichtheid verklaring:Het zal na de trektest niet binnen een bepaald bereik worden losgetrokken of losgekoppeld.

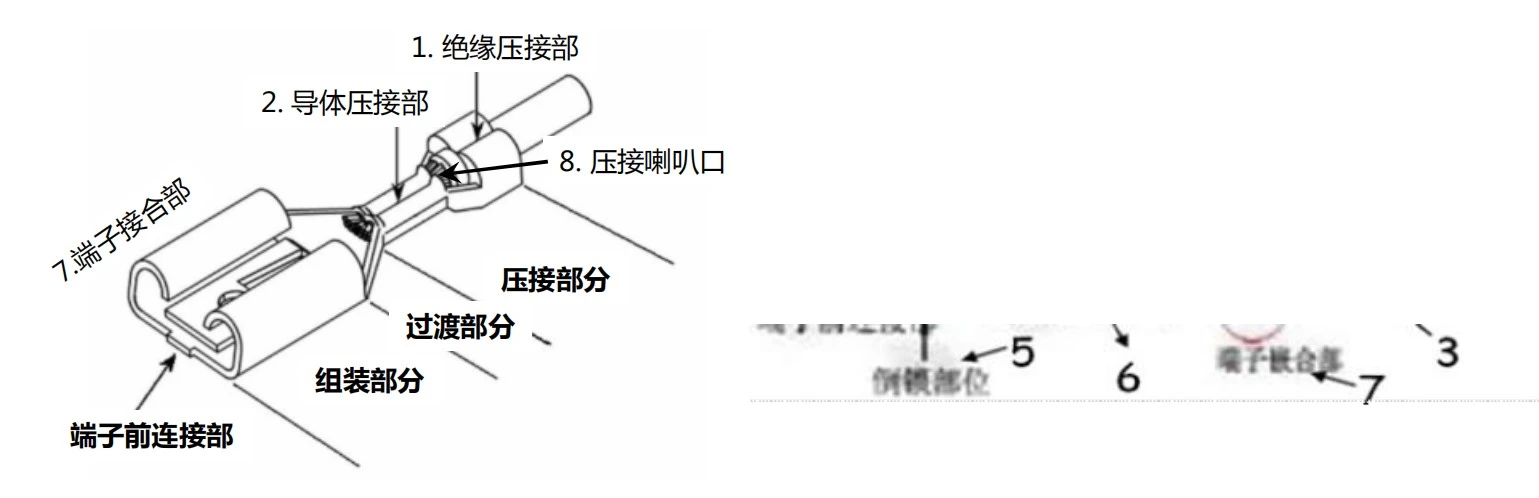

7. de naam en functie van elk onderdeel van de terminal

8. Waar moet ik op letten bij het krimpen?

Voorzorgsmaatregelen voor krimpen

1. Of er een probleem is met de installatie en het debuggen van de apparatuur, dit heeft direct invloed op de kwaliteit van het krimpen van de terminal.

(Bijvoorbeeld: zit de mal los, zitten de klemmen op hun plaats, zitten er onzuiverheden in de mal, etc.)

2. De plaatsing van gebaren van werknemers, onjuiste gebaren, zal een verscheidenheid aan defecte producten veroorzaken.

Hier zijn voorbeelden van verschillende krimpbewegingen en slecht krimpen

Correct krimpgebaar

9.Terminal krimppositie

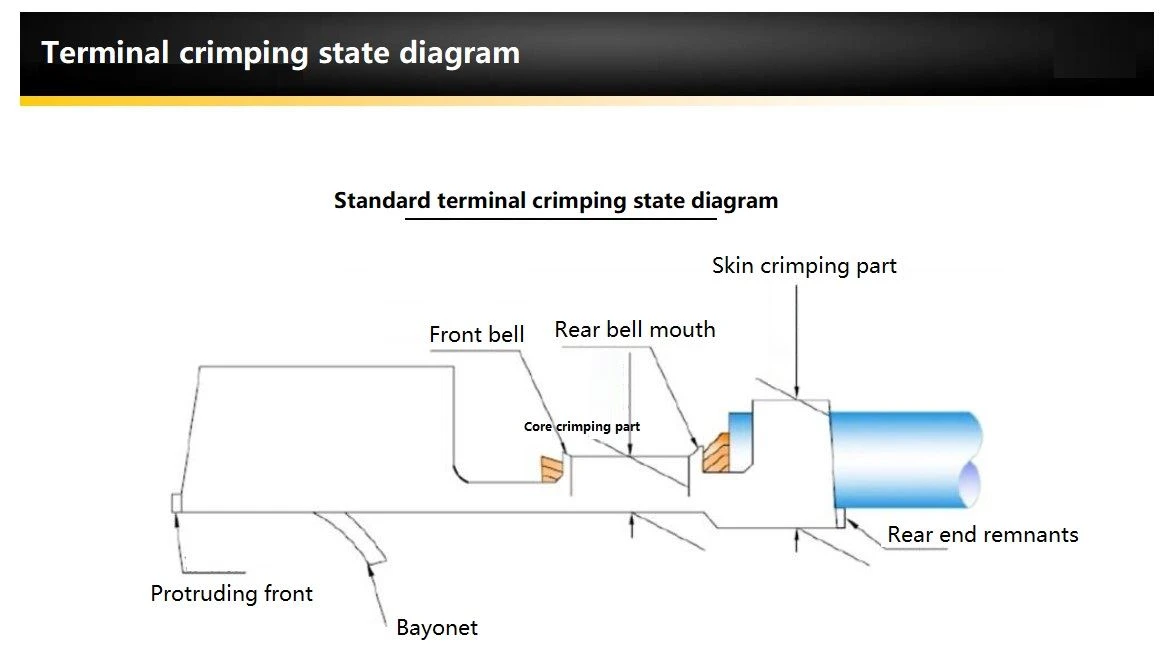

10.Terminal krimptoestanddiagram

11 Slecht krimpen pictogram
